Medidor de Banda Ancha con FFT y Time Domain

NHT-3D de Microrad es el medidor de campo electromagnético conforme a la Directiva 2013/35/EC más completo y ligero del mercado.

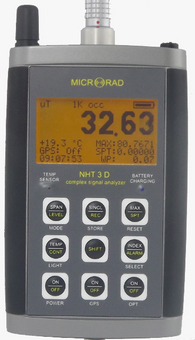

MicroradNHT 3D

Además de la medida de campo electromagnético en banda ancha así como capacidad de discriminación de frecuencia (FFT) y de medda en el dominio del tiempo (Time domain) para sondas de baja frecuencia que ya incorporaba NHT-3D, desde este mismo mes de abril se añaden a sus prestaciones la posibilidad de reconocer las sondas de alta frecuencia (hasta 40GHz) disponibles así como la posibilidad de realizar medidas en el dominio del tiempo con las mismas, muy útil para la medida profesional de señales digitales.

Mientras que el conocido medidor NHT-310 es la solución profesional de nuestro socio tecnológico Microrad para la medida de campo en banda ancha, NHT-3D es la respuesta experta para realizar medidas y análisis de señales complejas, tanto pulsadas como no sinusoidales.

Además de las prestaciones básicas que ofrece NHT-310:
  • Un único equipo base para realizar medidas desde DC (0 Hz) hasta 40GHz utilizando sondas intercambiables.
  • GPS y sensor de temperatura integrados.
  • Duración de batería hasta 72 horas.
  • Baterías estándar tipo AA, tanto recargables como alcalinas, a elección del usuario.
  • Sondas de baja frecuencia hasta 400kHz para también hacer medida de fuentes entre 100kHz y 400kHz como sistemas de acceso magnético y sistemas antirrobo sin necesidad de adquirir sondas adicionales.
  • El producto más ligero del mercado.
  •  NHT-3D ofrece, entre otras, las siguientes posibilidades:
  • Medidas selectivas de inducción magnética (H) y campo eléctrico (E) con cualquier factor de forma.
  • Rango de frecuencia DC-400kHz.
  • Análisis de señal en el dominio del tiempo (modo osciloscopio con trigger manual y automático).
  • Análisis de señal en el dominio de la frecuencia (FFT en tiempo real en 65.536 puntos).
  • Índices seleccionables: II 98, WP10 , IB50 y IRSS.
  • Medidas conforme aplicaciones ferroviarias según EN 50500 y electrodomésticos según EN 62233).
  • Tasa de muestreo de 2 MSamples.
  • Firmware actualizable por el usuario.

A partir de este mes de abril, NHT-D reconocerá también cualquiera de las sondas de alta frecuencia disponibles para NHT 310, extendiendo su rango de operación hasta los 40GHz y permitiendo realizar análisis de la señal en el dominio del tiempo con las mismas.

Más detalles del medidor de banda ancha NHT-310 haciendo click aquí.
Más detalles del analizador EMI  triaxial NHT-3D haciendo click aquí.
Sondas disponibles para NHT-310 y NHT-3D haciendo click aquí.
