INTERROGADOR DE SENSOR OPTICO DISTRIBUIDO DE ALTA DEFINICION

La serie de equipos ODiSI 6000 es un potente sistema de medición diseñado específicamente para abordar los desafíos de los ensayos modernos de materiales y sistemas de monitorización avanzados. El sistema ODiSI ofrece la medida distribuida de tensión y temperatura con la más alta definición disponible, lo que le brinda la máxima información y visibilidad de su componente o proceso.

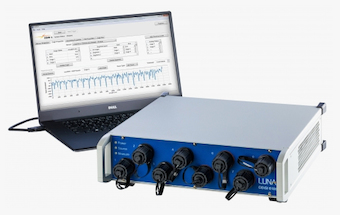

ODiSI 6000

Los productos de la serie ODiSI 6000 son interrogadores multicanal de detección de fibra óptica de alta definición (HD-FOS). Trabajando con sensores basados en fibra óptica inalterada de bajo costo y operando según el principio de medición de la retrodispersión de Rayleigh, el sistema ODiSI es capaz de medir y adquirir tensión y temperatura con una resolución espacial tan alta como 0,65 mm, proporcionando un mapeo altamente detallado de tensión y Perfiles de temperatura.



Disponible con hasta 8 canales distintos, ODiSI puede adquirir, registrar y transmitir datos de alta definición a través de una red en tiempo real, lo que lo convierte en un componente poderoso en un sistema de prueba automatizado o sistema de control de procesos. El software fácil de usar proporciona una configuración rápida de sensores, mediciones y pruebas, mientras que el software opcional proporciona visualización en tiempo real o posterior a la adquisición de datos mapeados y codificados por colores en un modelo CAD 3D o una imagen 2D.



Características clave
  • Detección de fibra óptica de alta definición (HD-FOS) con resolución de muestreo submilimétrica
  • Medidas multicanal: hasta 8 canales por sistema
  • El sistema completo mide, adquiere, registra y comunica datos en tiempo real
  • Los sensores de fibra óptica flexibles, livianos y fáciles de instalar reducen el tiempo de instalación
Especificaciones
  • Número de canales por sistema: 1, 2, 4 u 8 canales
  • Longitud máxima del sensor (por canal): 10 m o 50 m (con módulo remoto de rango extendido)
  • Resolución espacial máxima: (sensores de hasta 20m) 0,65 mm (1538 sensores por metro)
  • Resolucion espacial máxima: (sensores de 50m) 1,3mm (768 sensores por metro)
  • Rango de medición de deformación: +/- 15,000 ue
  • Longitud máxima del cable de sepración (conecta el intrumento al sensor): 200m por canal
  • Interfaz de datos: Ethernet
Soluciones y Aplicaciones
  • Ensayo estructural de aeronaves
  • Ensayos estructurales
  • Verificación de modelos teóricos de alta fidelidad
  • Mapeo de temperatura para baterías
  • Mejora de la calidad de la unión y la soldadura
  • Sensores integrados para piezas inteligentes
